Sveiki! Esu „Graphite Semiconductor“ tiekėjas ir giliai pasineriu į puslaidininkių gamybos pasaulį. Grafito puslaidininkių integravimas į esamus puslaidininkių gamybos procesus nėra pasivaikščiojimas parke. Turime nemažai iššūkių, kuriuos turime įveikti -, ir aš noriu juos suskirstyti už jus.
Suderinamumo problemos
Viena iš pirmųjų didelių kliūčių yra suderinamumas. Esami puslaidininkių gamybos procesai yra labai optimizuoti tradicinėms puslaidininkinėms medžiagoms, tokioms kaip silicis. Šie procesai buvo tobulinami dešimtmečius, o kiekvienas žingsnis yra kalibruojamas taip, kad veiktų su specifinėmis silicio savybėmis. Kita vertus, grafito puslaidininkis turi savo unikalų fizinių ir cheminių savybių rinkinį.
Pavyzdžiui, grafito šiluminio plėtimosi koeficientas skiriasi nuo silicio. Gamybos proceso šildymo ir aušinimo ciklų metu šis skirtumas gali sukelti puslaidininkių komponentų įtempimą ir įtempimą. Jei įtempis yra per didelis, medžiagos gali įtrūkti arba atsisluoksniuoti, o tai yra didelis ne - ne puslaidininkių gamyboje. Tai reiškia, kad turime arba pakoreguoti esamus šiluminio ciklo parametrus, arba rasti būdų, kaip sušvelninti stresą, kurį sukelia šiluminio plėtimosi skirtumas.
Kitas suderinamumo aspektas yra cheminis reaktyvumas. Grafitinis puslaidininkis gali skirtingai reaguoti su cheminėmis medžiagomis, naudojamomis tokiuose procesuose kaip ėsdinimas, dopingas ir valymas. Kai kurie ėsdinimo priedai ir priedai, kurie gerai veikia su siliciu, gali neturėti tokio paties poveikio grafitui arba netgi sukelti nepageidaujamų šalutinių reakcijų. Turime sukurti naujus cheminius receptus arba pakeisti esamus, kad įsitikintume, jog jie yra suderinami su Graphite Semiconductor. Tai daug laiko - reikalaujantis ir brangus procesas, nes laboratorijoje reikia atlikti daug bandymų ir klaidų.
Išlaidų svarstymai
Kaina visada yra svarbus veiksnys bet kuriame gamybos procese. Grafito puslaidininkių integravimas į esamas gamybos linijas gali būti gana brangus. Visų pirma, grafito puslaidininkių žaliavos gali būti brangesnės nei tradicinės puslaidininkinės medžiagos. Puslaidininkiams reikalingo grynumo ir kokybės grafito ne visada lengva gauti, o ekstrahavimo ir gryninimo procesai gali padidinti sąnaudas.

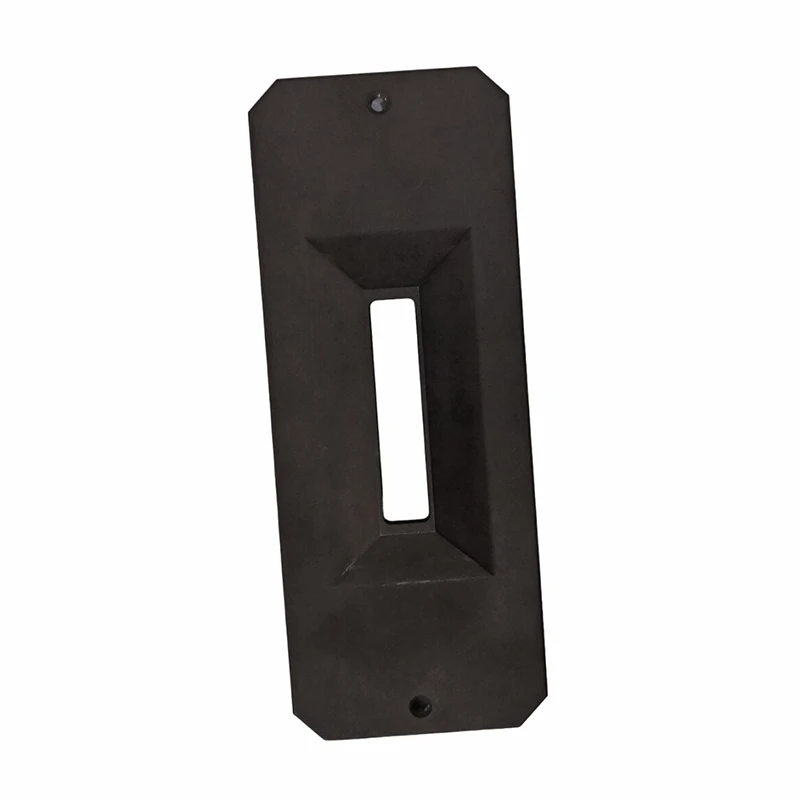

Be žaliavų sąnaudų, taip pat yra išlaidos, susijusios su gamybos įrangos modifikavimu. Esami puslaidininkių gamybos įrankiai yra skirti silicio - procesams. Norint juos naudoti Graphite Semiconductor, mums gali tekti atlikti reikšmingus pakeitimus ar net įsigyti naujos įrangos. Pavyzdžiui, jonų implantavimo procese, kuris yra labai svarbus puslaidininkių dopingui, gali prireikti skirtingų grafito atsarginių dalių, skirtų jonų implantacijai, kad jos efektyviai veiktų su grafito puslaidininkiais. Šios dalys gali būti brangios, o įrangos keitimo ar atnaujinimo išlaidos gali greitai padidėti.
Be to, naujų „Graphite Semiconductor“ gamybos procesų kūrimas taip pat patiria išlaidų. Moksliniai tyrimai ir plėtra (MTEP) yra ilgas ir brangus procesas, apimantis daug eksperimentų ir bandymų. Įmonės turi investuoti į mokslinius tyrimus ir plėtrą, kad optimizuotų „Graphite Semiconductor“ gamybos procesus, o šios išlaidos turi būti įtrauktos į galutinę produktų kainą.
Procesų integravimas
Grafito puslaidininkio integravimas į esamus gamybos procesus yra tarsi bandymas įstatyti kvadratinį kaištį į apvalią skylę. Esami puslaidininkių gamybos procesai yra gerai - suderinta veiksmų seka, o naujos medžiagos įvedimas gali sutrikdyti šią seką.
Pavyzdžiui, siliciui naudojami nusodinimo procesai, tokie kaip cheminis nusodinimas iš garų (CVD) ir fizinis nusodinimas garais (PVD), gali neveikti taip pat grafito puslaidininkio atveju. Taikant šiuos metodus nusodintų grafito plėvelių augimo greitis, plėvelės kokybė ir sukibimas gali skirtis nuo to, ko tikimasi naudojant silicio - pagrįstą procesą. Turime sukurti naujus nusodinimo būdus arba modifikuoti esamus, kad užtikrintume, jog ant puslaidininkinių substratų būtų galima nusodinti aukštos - kokybės grafito plėveles.
Kitas proceso integravimo iššūkis yra kokybės kontrolė. Esami kokybės kontrolės metodai yra sukurti puslaidininkiams, kurių pagrindą sudaro silicis -. Šiais metodais gali nepavykti tiksliai aptikti defektų ar išmatuoti grafito puslaidininkių savybių. Turime sukurti naujus kokybės kontrolės protokolus, būdingus Graphite Semiconductor, siekiant užtikrinti, kad galutiniai produktai atitiktų reikiamus standartus.
Mastelio keitimas
Mastelio keitimas yra esminis puslaidininkių gamybos veiksnys. Galimybė gaminti puslaidininkinius komponentus dideliais kiekiais vienoda kokybe yra būtina pramonei. Kalbant apie Graphite Semiconductor integravimą, mastelio keitimas gali būti didelis iššūkis.
Laboratorijoje sukurti procesai gali būti sunkiai pritaikomi masinei gamybai. Pavyzdžiui, kai kurie eksperimentiniai metodai, naudojami aukštos kokybės - grafito kristalams auginti, gali būti per lėti arba per brangūs, kad būtų naudojami didelės - masto gamybos aplinkoje. Turime rasti būdų, kaip išplėsti šiuos procesus išlaikant kokybę ir išlaidų - efektyvumą.
Be to, „Graphite Semiconductor“ tiekimo grandinė turi būti sukurta ir optimizuota didelio masto - gamybai. Stabilaus žaliavų, atsarginių dalių ir įrangos tiekimo užtikrinimas yra būtinas mastelio keitimui. Bet koks tiekimo grandinės sutrikimas gali sukelti gamybos vėlavimą ir padidinti išlaidas.
Pramonės standartų trūkumas
Šiuo metu nėra gerai - nustatytų grafito puslaidininkių pramonės standartų. Silicio - pagrindu pagamintų puslaidininkių pramonėje yra aiškūs medžiagų savybių, gamybos procesų ir gaminio specifikacijų standartai. Šie standartai užtikrina nuoseklumą ir suderinamumą tarp skirtingų gamintojų ir produktų.
Be grafito puslaidininkių pramonės standartų, gamintojams sunku palyginti skirtingus produktus ir procesus. Dėl to gali kilti painiavos rinkoje ir įmonėms bus sunkiau pritaikyti grafito puslaidininkius savo gamybos procesuose. Turime dirbti kartu kaip pramonė, kad sukurtume grafito puslaidininkių standartus, įskaitant medžiagų grynumo, elektrinių savybių ir gamybos procesų standartus.
Išvada
Grafito puslaidininkių integravimas į esamus puslaidininkių gamybos procesus yra sudėtingas, bet naudingas darbas. Galimi Graphite Semiconductor pranašumai, tokie kaip didelis elektros laidumas, terminis stabilumas ir mechaninis stiprumas, daro jį patrauklia alternatyva tradicinėms puslaidininkinėms medžiagoms. Tačiau turime įveikti suderinamumo, sąnaudų, procesų integravimo, mastelio keitimo ir pramonės standartų trūkumo iššūkius.
Kaip „Graphite Semiconductor“ tiekėjas, esu įsipareigojęs dirbti su pramonės atstovais, kad išspręsčiau šiuos iššūkius. Siūlome daugybę puslaidininkių grafito formų ir puslaidininkių procesų grafito formų dalių, kurios yra sukurtos taip, kad atitiktų specifinius puslaidininkių gamybos poreikius.
Jei norite ištirti grafito puslaidininkio naudojimo gamybos procesuose galimybes, raginu susisiekti su pirkimo diskusijomis. Dirbkime kartu, kad įveiktume šiuos iššūkius ir išnaudotume visą „Graphite Semiconductor“ potencialą puslaidininkių pramonėje.
